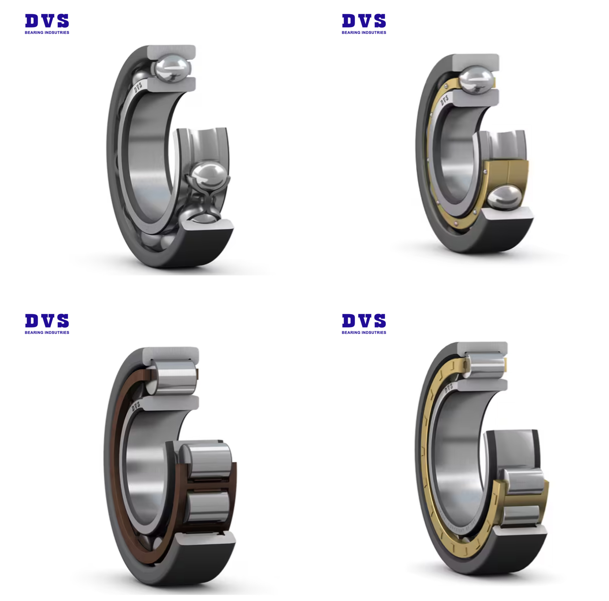

DVS绝缘轴承：电机轴电流防护的专业解决方案

变频电机在工业领域的广泛应用带来了一个不可忽视的问题——轴电流。当变频器输出的高频PWM波形通过电机定子时，会在转轴与接地端之间感应出共模电压，一旦该电压击穿轴承内部的润滑油膜（击穿阈值约0.5-1V），就会在滚道表面产生放电电流，导致金属电蚀。这一问题直接影响**绝缘轴承**的选型需求，也是变频电机轴承选型过程中必须重点评估的环节。针对**轴电流防护**，采用专业绝缘轴承是当前行业公认的最可靠技术路径——而**DVS绝缘轴承**正是一线变频电机用户中应用广泛的专业选择。

变频电机轴电流产生的原理与危害

要理解为什么变频电机需要**DVS绝缘轴承**这类专项产品，首先需要清楚轴电流的产生机制。变频器通过IGBT高速开关产生PWM波形，电机定子绕组与转子之间存在分布电容，高频共模电压经此电容耦合到转轴。与此同时，电机磁路不对称产生的零序电流也会在轴两端形成感应电压。

当轴电压达到一定幅值（通常在10-35V之间），电流会沿最低阻抗路径释放——这条路径恰好是轴承本体。普通轴承内部，滚动体与滚道之间存在极薄的润滑油膜，既是润滑介质也是绝缘体。当轴电压击穿油膜时，瞬间放电产生的高温使滚道表面金属熔化，形成微小的电蚀坑。电机持续运行中，滚动体反复碾压凹坑，损坏区域迅速扩展为带状剥落，最终导致轴承振动加剧、温升异常直至卡死。

行业统计数据显示，变频驱动的低压电机中约有30%-50%的轴承失效与轴电流直接相关。传统通过加装接地碳刷释放轴电压，虽然可以缓解问题，但碳刷磨损快、接触不稳定、维护频次高，实际防护效果有限。

绝缘轴承的技术原理

绝缘轴承的核心思路是在不改变轴承外形尺寸和互换性的前提下，从结构上阻断轴电流的流通路径。目前主流的两种技术路线各有侧重。

**陶瓷涂层技术（膜层绝缘）**：在轴承外圈表面喷涂一层致密的氧化铝（Al₂O₃）陶瓷涂层，厚度通常为100-300μm。该涂层具有极高的电阻率，直流击穿电压可达1000V以上。陶瓷涂层轴承的优势在于安装方式与标准轴承完全一致，可直接替换。涂层质量的关键在于耐湿性、耐温冲击性能和附着力，这是评估供应商技术水平的核心指标。德弗埃斯代理的**DVS绝缘轴承**全系列采用这一成熟技术路线，涂层工艺经严格出厂检测，绝缘电阻稳定在200MΩ以上。

**陶瓷滚动体技术（混合陶瓷轴承）**：使用氮化硅（Si₃N₄）陶瓷球替代传统钢制滚动体，钢制套圈保持不变。陶瓷球本身为绝缘材料，可彻底切断滚动体与滚道之间的电流通路。混合陶瓷轴承的极限转速更高、润滑需求更低，但成本显著高于涂层式绝缘轴承，且承受冲击载荷的能力稍弱。

从成本效益出发，涂层式绝缘轴承是通用变频电机的首选方案，混合陶瓷轴承更适合高速主轴等特定工况。

绝缘轴承与普通轴承的替换选型对照

从标准轴承切换到绝缘轴承时，遵循以下原则可降低改动成本：

**直接替换原则**：绝缘轴承的外形尺寸与同型号标准轴承完全一致，无需修改轴径或轴承座。标准6208轴承可直接替换为6208-2Z/C3VL0241绝缘轴承，即插即用。

**安装方式一致**：陶瓷涂层轴承采用相同的过盈配合公差和安装工具，加热安装或冷压安装均可。需要特别注意的是，拆卸时应避免使用硬质卡爪直接夹持涂层外圈表面，以防涂层损伤。

**润滑脂选择**：变频电机启停频繁、存在轴电流风险，建议选用含有防电蚀添加剂的专用润滑脂。标准锂基脂在绝缘轴承中仍可使用，但更换周期建议缩短20%-30%。

**轴电流监测**：替换为绝缘轴承后，建议定期跨接电压表监测轴电压。若绝缘轴承工作正常，驱动端与非驱动端之间应无持续电流；若测量到异常电流，需排查是否存在其他接地路径（如编码器线缆屏蔽层接地不当等）形成旁路。

应用案例：DVS绝缘轴承替换后的寿命提升

某造纸企业的一台75kW变频水泵电机（额定转速1480rpm，变频器载波频率4kHz），原使用标准深沟球轴承。运行约8个月后驱动端轴承振动明显升高（从2.8mm/s升至11.6mm/s），拆检发现内圈滚道已出现密集的搓板状电蚀痕迹。

经德弗埃斯技术工程师现场勘查后，将驱动端与非驱动端轴承统一替换为**DVS绝缘轴承**（型号6215-2Z/C3VL0241）。连续运行18个月后复测，振动值稳定在3.2mm/s以内，轴承座温度较替换前降低约6℃。该案例中，DVS绝缘轴承的使用寿命预计达到普通轴承的3-5倍。

这一数据与行业研究吻合：在未解决轴电流的工况下，普通轴承平均寿命约为额定寿命的20%-40%；加装绝缘轴承后，寿命可恢复至额定寿命的80%以上。

选型建议与技术支持

判断变频电机是否需要采用绝缘轴承，可从以下信号入手：①驱动端与非驱动端间的轴电压超过1V；②轴承振动呈加速上升趋势，排除对中问题后仍无改善；③拆检发现滚道出现电蚀特征。存在以上任一情况，建议切换为绝缘轴承方案。

**DVS绝缘轴承**全系列产品由德弗埃斯传动科技（上海）有限公司现货供应。如需获取详细技术参数表及选型报价，请致电或在线提交询价，技术工程师将根据电机型号提供一对一选型建议。
